型號

SP-500
-12

SP-500
-15

輸出

直流輸出電壓

12V

13.5V

15V

24V

27V

48V

輸出電壓容差(注3)

±1%

±1%

±1%

±1%

±1%

±1%

額定輸出電流(注5)

40A

36A

32A

20A

18A

10A

輸出電流范圍

0-40A

0-36A

0-32A

0-20A

0-18A

0-10A

輸出功率

480W

486W

480W

480W

486W

480W

紋波及噪音(注2)

240mVp-p

240mVp-p

240mVp-p

240mVp-p

200mVp-p

300mVp-p

直流電壓可調范圍

-16%,+10%

-12%,+15%

-10%,+20%

-16%,+10%

-12%,+11%

-15%,+16%

啟動、上升、保持時間

1.5s,50ms,20ms滿載

輸入

輸入電壓范圍

88～264 VAC 47～63 Hz；124～370VDC

功率因數

PF>0.95/230VAC PF>0.95/115VAC滿載

交流輸入電流

7A/115 V 3.5A/ 230 V

效率

81%

82%

83%

85.5%

86.5%

87%

沖擊電流

18A/115V 36A/230V

漏電流

＜3.5mA/240VAC

保護特性

過載保護

105%～135%

保護方式：電流限制 ， 自動恢復

過電壓保護

115%～135%

保護方式：打嗝模式 ， 自動恢復

環境

工作溫度、濕度

-10℃～+50℃；20%～90 %RH

保存溫度、濕度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1周期，時長60分鐘，各軸

安全

耐壓性

輸入輸出間：3KVAC 輸入與地：1.5KVAC 輸出與地：0.5KVAC

絕緣電阻

輸入輸出間，輸入與地，輸出與地： 100M Ohms/500VDC

符合標準

安全標準

符合UL1950,TUV EN60950

EMC標準(注4)

符合EN55022，EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11;ENV50204

其它

重量

1.9Kg

包裝

10pcs/19.5kg/1.22CUFT

備注

1. 所有參數在未特別指明時，都是在230VAC電壓輸入，額定負載和25℃條件下測量所得值。
2. 紋波和噪聲電壓是在20MHz帶寬示波器帶12英寸雙絞線末端加0.1μ和47μ電容時測得。
3. 容差是電壓設定誤差、電壓調整率和電流調整率之總和。
4. 本電源考慮做為一個器件安裝在最終設備上，該設備必須重新確認它的EMC指標。

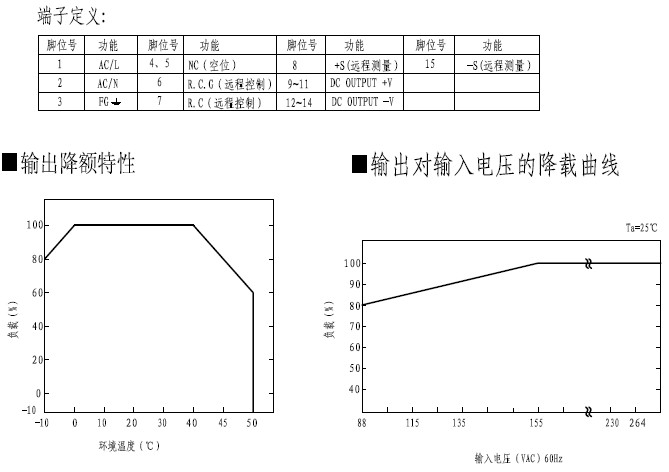

5. 具體輸出電流見輸出降額曲線。
